一、开篇摘要
电感是电子电路中不可或缺的储能元件和滤波元件，在开关电源的DC-DC转换电路中作为核心储能部件承担电压转换任务，在变频器和工业伺服驱动器中参与电流平滑与EMI抑制，在汽车电子的点火线圈和传感器电路中负责信号耦合与噪声滤除-49-1。电感一旦出现性能劣化——电感量偏移、匝间短路、开路或磁芯饱和——轻则导致设备输出不稳、效率下降，重则引发炸机、烧毁电路板等严重后果-。掌握一套系统化、行业适配的功率电感检测方法，对于电子维修人员、企业质检从业者和电子爱好者来说，既是排查故障的必备技能，也是保障设备安全运行的核心防线。
本文基于工业开关电源、消费电子电源模块和汽车电子三大场景，从基础到专业，分层次详解功率电感检测方法。新手可快速掌握“万用表通断法”进行电感好坏初筛，专业技术人员则可利用LCR数字电桥完成电感量、Q值、DCR等多参数精准评估，满足批量质检和故障复现需求。全文覆盖从工具选型、安全防护、检测步骤到误区规避和真实案例解析，旨在帮助不同基础的读者独立完成电感好坏判断，让每一次检测都有据可依、有章可循。
二、前置准备
1. 功率电感检测核心工具介绍
基础工具（新手入门级，适配家庭维修和小批量场景） ：
数字万用表：新手检测电感的入门首选，主要用于测量电感的直流电阻以判断通断。建议选择具有电阻档（Ω）且支持低量程（如200Ω档）的数字万用表。由于电感线圈铜线的直流阻抗通常很小，大多数电感直流电阻不超过1Ω，必须选用最低电阻档才能获得有效读数-。对于开关电源中的功率电感，通过万用表通断档可快速判断是否开路或严重短路。
放大镜或体视显微镜：用于电感外观检查，观察线圈是否有松动、发霉、烧焦痕迹，磁芯是否开裂，引脚是否有折断或氧化现象，这是任何检测之前必不可少的初步目视检查步骤-。
专业工具（企业质检级，适配流水线批量检测和高精度评估） ：
LCR数字电桥（LCR测试仪） ：电感参数测量的专业级仪器，可精确测量电感量（L）、品质因数（Q）、直流电阻（DCR）、等效串联电阻（ESR）等核心参数。推荐选择测试频率覆盖100Hz至100kHz以上的型号，精度0.1%及以上-1-12。在工业批量质检场景中，LCR测试仪配合四端Kelvin夹具可消除测试线寄生阻抗，确保批量测试的重复性和一致性-。
手持式LCR电桥镊子：便携场景下的优选工具，一夹元件即可自动识别电阻、电容、电感类型，无需手动切换档位，支持串联和并联等效模型分析，覆盖Q值、D值、阻抗Z等多种参数，特别适合现场维修和快速复测-。
直流偏置电流源（带偏置功能LCR测试仪） ：用于大功率电感的饱和电流测试，在施加直流偏置电流的条件下测量电感量变化，评估磁芯饱和特性。缺乏直流偏置环境的传统测试无法准确反映电感在满载工况下的真实工作状态-。
绝缘电阻测试仪：用于检测电感绕组与磁芯、绕组与外壳之间的绝缘性能，适配工业高压场景下的安全评估-1。
2. 功率电感检测安全注意事项（行业通用规范）
在检测功率电感前，务必遵守以下安全规范，重中之重的四条：
断电放电原则：任何检测操作前，必须确认电路已完全断电。若电感之前工作于带有大电容的电路中（如开关电源的输入滤波电容），需先对电容进行放电处理，防止残余电荷通过检测仪器造成设备损坏或人员触电。对于高压场景下的电感检测，务必确认高压完全释放后再操作。
仪器档位确认：使用万用表检测电感时，必须先确认档位设置在电阻档（Ω），切勿在通电状态下用电阻档测量——这会瞬间烧毁万用表并可能引发电弧。同时，测试前需对万用表进行欧姆调零（指针表）或检查电池电量（数字表），确保测量基准准确-29。
外观先行检查：在通电测试之前，必须先用放大镜或肉眼检查电感外观。观察线圈是否有烧焦发黑痕迹、绝缘漆是否融化开裂、磁芯是否有裂纹、引脚是否松动或氧化。外观检查能提前发现开路、匝间短路和热损伤等明显故障，避免后续误判--49。
环境干扰规避：电感检测受环境温度、湿度、电磁干扰影响较大。检测时应远离大功率电机、变频器等强电磁干扰源。有磁芯的电感对施加的磁场非常敏感，相同测试条件下若测试线内阻不同、信号电平不同，结果会有显著差异-。建议在恒温恒湿环境下进行检测，确保数据一致性-53。
3. 功率电感基础认知（适配精准检测）

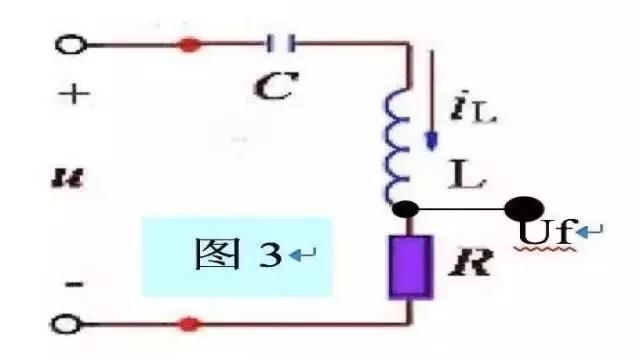

功率电感是开关电源、DC-DC转换电路中最常用的电感类型，其核心结构为磁芯（铁氧体、铁粉芯等）上绕制漆包线圈-19。常见封装形式包括贴片功率电感（如PIO系列、一体成型电感）和插件色环电感。
功率电感的关键参数与检测密切相关：
电感量（L） ：单位微亨（μH）或纳亨（nH），是电感最核心的参数。实际电感量允许存在一定误差范围（如±20%），超出误差范围则判定不合格-19。不同功率等级的电感对应不同标称值，测量前需查阅元件规格书确认标准范围。
直流电阻（DCR） ：电感线圈自身的直流电阻，通常在毫欧至几欧姆级别。DCR过大会增加功率损耗和发热；DCR过小可能提示匝间短路-19。
饱和电流（Isat） ：电感磁芯开始饱和的临界电流值，超过该电流后电感量会急剧下降。在工业大电流场景中，这是必须评估的参数-12。
品质因数（Q值） ：反映电感能量损耗与储能的比值，Q值越高表示损耗越小、性能越好。1MHz测试频率下，优质电感的Q值通常≥50-12。
理解这些参数是进行精准检测和故障判断的基础。下文检测方法将围绕这些核心参数展开。
三、核心检测方法
1. 功率电感基础检测法（万用表通断初筛）
万用表通断法是最基础、最快速的功率电感检测方法，适合新手在无专业仪器的情况下快速判断电感是否存在开路或严重短路故障。
操作步骤：
第一步：外观目视检查。 将电感置于充足光线下，检查线圈是否有烧焦、发黑痕迹，磁芯是否有裂纹，引脚是否有氧化或松动。若外观存在明显损伤，可直接判定为故障品-49。
第二步：万用表档位设置。 将数字万用表旋转至电阻档（Ω），选择最低量程（通常为200Ω档或通断蜂鸣档）。若使用指针式万用表，则拨至R×1档并进行欧姆调零-29。
第三步：表笔接触测量。 将红、黑表笔分别接触电感的两只引脚。确保表笔与引脚接触良好，避免因接触不良产生虚高读数。
第四步：读数判断。 根据万用表显示的电阻值进行判断：
电阻值为零或蜂鸣器持续鸣响 → 内部存在短路性故障（匝间短路），电感损坏-29；
电阻值为无穷大（显示“OL”或指针不动） → 内部存在断路性故障，电感损坏-；
电阻值为较小的固定阻值（几毫欧至几欧姆） → 线圈导通正常，可初步判定电感基本完好，但仍需进一步测试电感量是否达标-29。
场景适配提示：
工业变频器场景：工业用电感通常功率较大、电流额定值高，万用表通断检测前务必确认电感已从电路中完全脱离（至少断开一端），避免因电路并联路径造成误判。
汽车电子场景：汽车点火线圈和电磁阀线圈的直流电阻值通常有明确的规格范围，检测时应查阅维修手册中的标准阻值进行比对-。
消费电子场景：贴片功率电感体积小、引脚密集，检测时需格外注意表笔是否稳定接触到引脚，必要时可使用镊子辅助定位。
2. 数字万用表检测功率电感方法（新手进阶）
对于已通过基础通断检测但怀疑性能存在问题的电感，可利用万用表的更高量程进一步评估，虽然万用表无法精确测量电感量，但可通过DCR（直流电阻）数值与标称值的对比进行辅助判断。
操作步骤：
第一步：查阅电感规格书。 获取该电感型号的DCR（直流电阻）标称值及允许范围（通常标注为“Max”或“Typical”值）。
第二步：设置万用表档位。 选择电阻档中与预期DCR值匹配的量程。对于功率电感，DCR通常在几十毫欧至几欧姆之间，可选用200Ω档或通断档配合读数功能。
第三步：单端断开测量。 将电感从电路板中至少断开一端（最好完全取下），将表笔稳固接触引脚两端，待读数稳定后记录。
第四步：比对判断。 将实测DCR值与规格书标称值进行对比。若实测值明显超出规格书允许的最大值（通常为标称值的±20%~30%范围），则可能存在线圈线伤、材料缺陷或绕组松动等问题-19。若实测值明显小于标称值（尤其是远低于正常范围），则需警惕匝间短路的可能性-19。
万用表量程选择要点：
测量色环电感或小型功率电感时，数字万用表的测量范围选择至关重要。最佳做法是选择与电感标称参数最接近的量程档位，否则检测结果可能与实际值产生较大偏差-。例如，测量标称DCR为0.5Ω的电感时，选用200Ω档优于选用20kΩ档。
3. LCR数字电桥检测功率电感方法（专业精准）
LCR数字电桥（LCR测试仪）是功率电感检测的专业级工具，适用于企业质检、维修深度分析和批量筛选场景。它不仅能精确测量电感量（L），还能同步获取品质因数（Q）、直流电阻（DCR）、等效串联电阻（ESR）等多项关键参数，为电感性能评估提供全面数据支撑-39-。
核心操作流程：
第一步：仪器预热与校准。 开机后让LCR电桥预热至少10分钟，确保内部电路稳定。测量前必须完成两项清零校准——短路校准和开路校准，以消除测试线寄生电容和电感的干扰。高频测量（如10kHz以上）时，推荐使用五端测试模式（Kelvin四端+屏蔽），通过独立屏蔽层降低引线电感与电容的影响-39。
第二步：参数设置匹配。 根据被测电感特性设置测量参数：
测试频率选择：电感量的测量值与测试频率高度相关。测量大电感（几十μH以上）时选择100Hz或120Hz低频；测量小电感（几μH以下）时选择10kHz或100kHz高频，以获得最佳精度-39。
信号电平选择：通常设置为0.3V~1Vrms之间，避免过高的信号电平使磁芯进入非线性区域造成测量偏差-39。
等效模型选择：对于功率电感（阻抗较低），优先选择串联等效模型，减少测试线寄生参数干扰-39。
第三步：元件夹持与测量。 使用配套夹具（如开尔文测试夹或SMD测试夹具）稳固夹持电感引脚。夹持时应确保接触良好、引脚清洁。启动测量后，记录仪器显示的L值、Q值、DCR等参数。批量检测时可启用“量程保持”模式提升效率，切换元件前重新执行短路校准可确保数据一致性-39。
第四步：结果判断（行业标准参照）。 将实测数据与电感规格书标称值进行对比：
电感量（L） ：允许误差范围通常在±20%以内（不同型号可能有±10%、±15%等差异）。若实测电感量超出标称值的±20%，判定为不合格-19。例如，标称1.5μH的电感实测仅0.04μH，说明存在匝间短路故障-49。
品质因数（Q值） ：Q值反映电感能量损耗，Q值越高损耗越小。在额定测试频率下，实测Q值应不低于规格书中的最小值。Q值偏低表明等效串联电阻（ESR）升高，可能是绕线松动、材料不均或线圈损伤所致-53。
直流电阻（DCR） ：与规格书标称值对比，超出允许范围的判定不合格-19。
工业批量检测场景适配：
在工厂生产线和来料检验场景中，LCR测试仪可发挥更大价值。以某智能照明控制系统为例，企业发现部分批次灯具出现亮度波动，经LCR测试仪检测发现贴片电感感值偏离标称值达18%（超出±15%误差范围），且Q值偏低。正是基于LCR测试仪提供的精确数据，企业成功追溯供应链并更换了不合格供应商-53。对于生产线全检场景，建议将LCR测试仪集成到自动化测试系统中，通过SCPI命令集实现多频率点扫描与数据自动存储-39。
功率电感饱和电流测试（进阶）：
对于大功率工业电感，还需要评估饱和电流（Isat）参数。这需要配备带直流偏置功能的LCR测试仪。测试时，逐步增加直流偏置电流，观察电感量随电流的变化曲线。当电感量下降到初始值的70%~85%时，对应的电流即为饱和电流值。若饱和电流低于设计规格，意味着电感在实际负载工况下可能提前进入磁饱和状态，导致电路输出纹波增大、效率下降甚至器件过热-。
四、补充模块
1. 工业与消费电子场景中不同类型功率电感的检测重点
开关电源功率电感（DC-DC电路，工业及消费电子通用）：
开关电源中的功率电感是电路中承受电流最频繁的元件之一，其检测核心在于电感量和饱和电流。建议优先使用LCR电桥在100kHz测试频率下测量电感量，同时评估Q值以判断能量损耗。若发现电感量明显低于标称值，需警惕匝间短路；若电感量基本正常但电源效率下降，则需考虑饱和电流是否不足-。
共模扼流圈（EMI滤波电路，工业电源适配）：
共模扼流圈用于抑制电磁干扰，通常包含两组绕组。检测重点在于：①分别测量两组绕组的直流电阻，判断是否存在断路；②用绝缘电阻测试仪检测两组绕组之间以及绕组与磁芯之间的绝缘性能；③用LCR电桥测量两组绕组的电感量是否一致且对称-。
贴片功率电感（消费电子及智能设备，高频应用适配）：
贴片功率电感体积小、集成度高，常用于手机快充、智能音箱、无线充电等设备中。检测难点在于引脚微小、易受焊接热影响。检测时需注意：①放大镜下检查焊端是否有氧化或锡珠；②使用镊子型LCR电桥（如Smart Tweezers）直接夹持测量，避免拆焊带来的二次损伤--53；③关注耐焊性指标，部分电感在回流焊后感量可能上升，应确认是否在允许范围内（通常要求上升幅度<20%）-20。
2. 功率电感检测常见误区（避坑指南）
以下五个高频检测误区，在实际操作中极易造成误判，务必引以为戒：
误区一：只测通断不测参数。 许多新手用万用表测完电阻值就判定电感“正常”，但实际上电感量偏移、Q值下降等“软故障”才是导致电路异常的常见原因。建议至少在怀疑故障时使用LCR电桥进行参数复测。
误区二：忽略测试频率对电感量的影响。 电感量不是固定值，它与测试频率密切相关。测量时应参考电感规格书中标明的测试条件（通常为100Hz、1kHz或100kHz），使用相同频率进行测量，否则实测值与标称值之间会存在系统性偏差，导致误判-。
误区三：未区分串联与并联等效模型。 用LCR电桥测量时，错误地选择并联模型测量低阻抗功率电感，会导致读数偏差。牢记“低阻抗选串联、高阻抗选并联”的基本原则-39。
误区四：忽略预热和清零操作直接测量。 LCR电桥未预热就使用、跳过短路/开路校准，会使测试线寄生参数混入测量结果，严重影响精度。高频测量时，即使更换一次元件也建议重新校准-39。
误区五：在电路板中直接测量电感。 电感未从电路中断开时，测量的是整个并联/串联网络的总阻抗，而非电感自身的参数。必须将电感至少断开一端（最好完全拆下）后再进行测量-。
3. 工业开关电源功率电感失效典型案例（实操参考）
案例一：功率电感电感量“消失”——DCDC电源批量故障
故障现象： 某批次DC-DC电源产品在生产测试中出现5个不良品，表现为输出电压异常。功率电感型号为PIO32-1R5，标称电感量1.5μH。
检测过程： 技术人员先用万用表通断档测量，发现电感两端导通正常，电阻值极小。进一步用LCR电桥在100kHz频率下测量电感量，实测值仅为0.04μH，远低于标称1.5μH，电感量几乎“消失”。外观检查发现，故障电感的线圈部分已变成黑色。
原因分析： 厂家对不良品进行拆解分析后确认，电感在回流焊过程中受到高温冲击——回流焊最高温度255℃持续时间超过10秒，导致漆包线绝缘层熔化破坏，线圈匝间形成短路，电感量急剧下降-49。厂商要求：最高温度255℃下持续时间不超过10秒，230℃下不超过40秒，升温段从150℃到180℃的升温时间不少于90秒-49。
解决方法： 调整回流焊温度曲线，严格控制温度和时间参数，并在来料检验中将LCR电桥电感量测试纳入必检项目，杜绝同类问题再次发生。
案例二：共模扼流圈一路烧断——开关电源输入滤波故障
故障现象： 某工业开关电源在运行中出现异常，输入端的28mH共模扼流圈有一路被烧断，绝缘漆融化，有明显的打火痕迹。
检测过程： 用万用表电阻档测量，一路绕组完全断路（无穷大）；另一路绕组虽然导通，但用LCR电桥测量电感量发现只有600μH，远低于标称的28mH，表明该绕组也出现了严重的匝间短路。
原因分析： 后续负载发生短路故障，大电流长时间流过共模扼流圈，导致线圈温度急剧升高，漆包线绝缘层被击穿，引发匝间短路。短路后的电感量急剧下降，同时另一路因电流过大而熔断-。
解决方法： 更换损坏的共模扼流圈，同时排查后级负载电路，消除短路根源。在日常维护中，建议定期用LCR电桥测量输入滤波电感的电感量，监控其衰减趋势，提前发现潜在隐患。
五、结尾
1. 功率电感检测核心（分级排查策略）
通过以上分析，可将功率电感检测提炼为一套适用于工业开关电源和消费电子双场景的分级排查策略，读者可根据自身情况选择合适路径：
第一级：快速初筛（新手必备，家庭维修适用） → 外观检查 → 万用表通断档测量DCR（正常应有几毫欧至几欧姆导通电阻，无穷大为开路，零为短路）。此级可检出开路和严重短路故障。
第二级：参数评估（进阶必做，维修和质检通用） → 使用LCR数字电桥测量电感量（L）和品质因数（Q），与规格书标称值对比（电感量偏差≤±20%，Q值不低于标称值）。此级可检出电感量偏移、匝间短路、线圈损伤等“软故障”。
第三级：工况验证（企业质检必备，大功率场景适配） → 使用带直流偏置功能的LCR测试仪评估饱和电流（Isat），确保电感在实际负载工况下不会提前磁饱和。此级适配工业电源、变频器等大电流应用场景。
排查决策树： 若电感量正常但Q值偏低→检查绕线松动或材料缺陷；若电感量显著低于标称值→高度怀疑匝间短路；若直流电阻异常升高→可能存在线圈线伤或焊点接触不良-19。
2. 功率电感检测价值延伸（维护与采购建议）
日常维护建议： 定期对关键电路中的功率电感进行电感量抽测，建立检测记录档案，观察电感量是否随时间逐渐衰减。在高温、高湿、强振动环境中使用的设备（如工业变频器、汽车电子模块），建议每半年进行一次电感参数复测，提前发现潜在隐患。
采购与校准建议： 企业采购功率电感时，要求供应商提供每批次产品的LCR测试报告，并在来料检验中使用LCR电桥进行抽样复测。建议选择电感量允差≤±20%、Q值不低于标称值的产品，大功率应用还需明确饱和电流指标-12。对于关键元器件，建议将LCR测试仪纳入质检流程，对100%的批次进行电感量、Q值、DCR三项检测，确保元器件一致性和产品可靠性-53。
